Produktdetails:
|
Größe: | 18.2*26.7*2.8mm | TX-Energie: | 17 dBm |
---|---|---|---|
RX-Empfindlichkeit: | -95 dBm | TX gegenwärtig: | 278 mA |
RX gegenwärtig: | 59mA | Bereitschaftsstrom: | 4uA |
Antenntyp: | Chip Antenna | Chipset: | CC3200 |
Hervorheben: | Modul des Ti-CC3200 Wifi,Modul Ta3200R1D-Ti-CC3200 Wifi,Modul wifi ODM-Soems cc3200 |

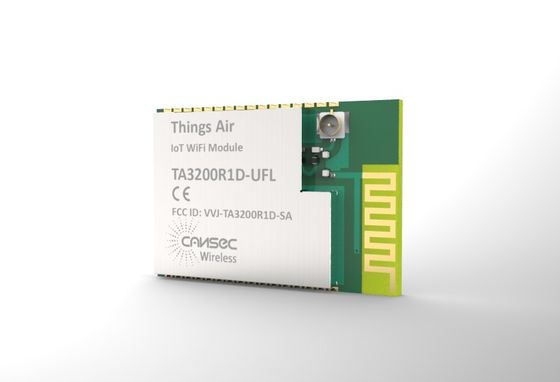

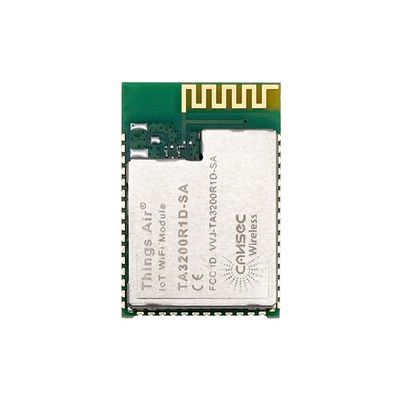

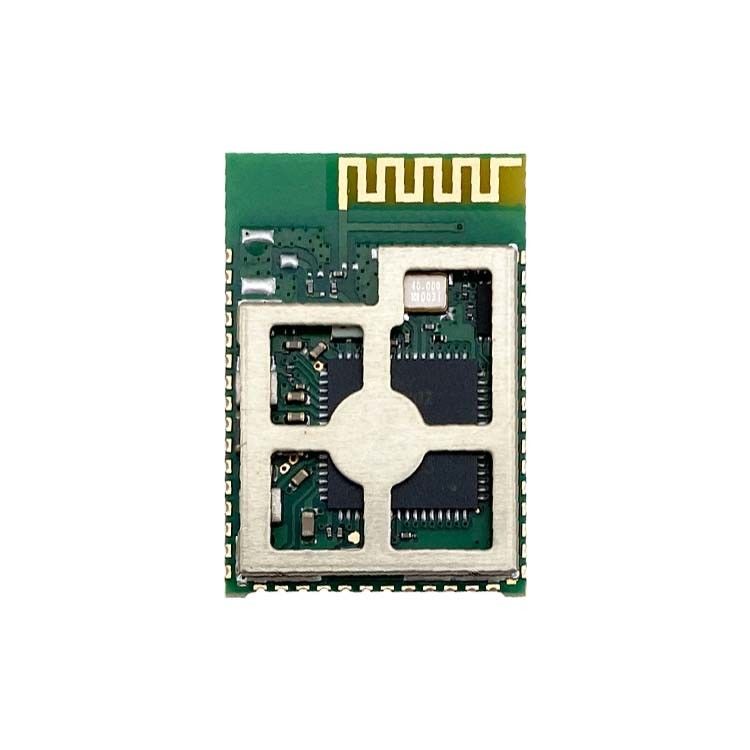

Flexible ODM/OEM Option Cansec Ta3200R1D Ti CC3200 Rf Wireless Sender und Empfänger Modul
Flexible ODM/OEM Option Cansec Ta3200R1D Ti CC3200 Rf Wireless Sender und Empfänger Modul
Links kaufen↓↓↓
Sie werden von einem Hersteller in einem anderen EU-Mitgliedstaat erworben.0.0.1cbe71d2FnfXtn
Nummer des Pads | Pin-Name | Beschreibung | CC3200 Pkg Pinnummer |
1 | GND | Boden | 65 |
2 | ANTSEL1 | Antennenwahlsteuerung | 29 |
3 | ANTSEL2 | Antennenwahlsteuerung | 30 |
4 | nRESET | Master-Chip-Reset, aktives Niedrig. | 32 |
5 | SOP2 | Sinn für Macht 2 | 21 |
6 | SOP1 | Sinn für Macht 1 | 34 |
7 | SOP0 | Sinn für Macht 0 | 35 |
8 | NC | - | - |
9 | NC | - | - |
10 | NC | - | - |
11 | GND | Boden | 65 |
12 | GND | Boden | 65 |
13 | VBT_CC | Chipversorgungsspannung (VBAT) | 10,37,39,44,54 |
14 | VDD_ANA2 | ANA2 DCDC O | 47 |
15 | GPIO_30 | Allgemeine E/Ausgänge | 53 |
16 | GPIO_31 | Allgemeine E/Ausgänge | 45 |
17 | GND | Boden | 65 |
18 | GPIO_00 | Allgemeine E/Ausgänge | 50 |
19 | GPIO_01 | Allgemeine E/Ausgänge | 55 |
20 | GPIO_02 | Allgemeine E/Ausgänge | 57 |
21 | GPIO_03 | Allgemeine E/Ausgänge | 58 |
22 | GPIO_04 | Allgemeine E/Ausgänge | 59 |
23 | GPIO_05 | Allgemeine E/Ausgänge | 60 |
24 | GPIO_06 | Allgemeine E/Ausgänge | 61 |
25 | GPIO_07 | Allgemeine E/Ausgänge | 62 |
26 | GPIO_08 | Allgemeine E/Ausgänge | 63 |
27 | GPIO_09 | Allgemeine E/Ausgänge | 64 |
28 | GND | Boden | 65 |
29 | GND | Boden | 65 |
30 | GPIO_10 | Allgemeine E/Ausgänge | 1 |
31 | GPIO_11 | Allgemeine E/Ausgänge | 2 |
32 | GPIO_12 | Allgemeine E/Ausgänge | 3 |
33 | GPIO_13 | Allgemeine E/Ausgänge | 4 |
34 | GPIO_14 | Allgemeine E/Ausgänge | 5 |
35 | GPIO_15 | Allgemeine E/Ausgänge | 6 |
36 | GPIO_16 | Allgemeine E/Ausgänge | 7 |
Nummer des Pads | Pin-Name | Beschreibung | CC3200 Pkg Pinnummer |
37 | GPIO_17 | Allgemeine E/Ausgänge | 8 |
38 | GPIO_22 | Allgemeine E/Ausgänge | 15 |
39 | JTAG_TDI | JTAG TDI, Setzen Sie den Default Pinout zurück. | 16 |
40 | JTAG_TDO | JTAG TDO. Zurücksetzen von Default Pinout | 17 |
41 | GPIO_28 | Allgemeine E/Ausgänge | 18 |
42 | JTAG_TCK | JTAG/SWD TCK Reset Default Ausfall | 19 |
43 | JTAG_TMS | JTAG/SWD TMS Reset Default Ausfall | 20 |
44 | GND | Boden | 65 |
