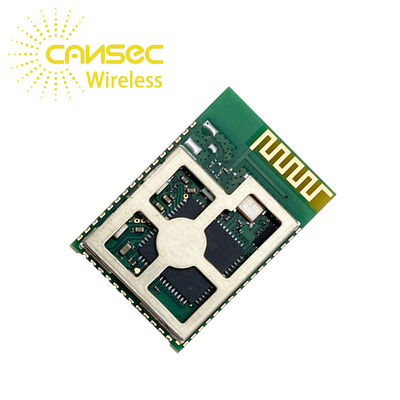

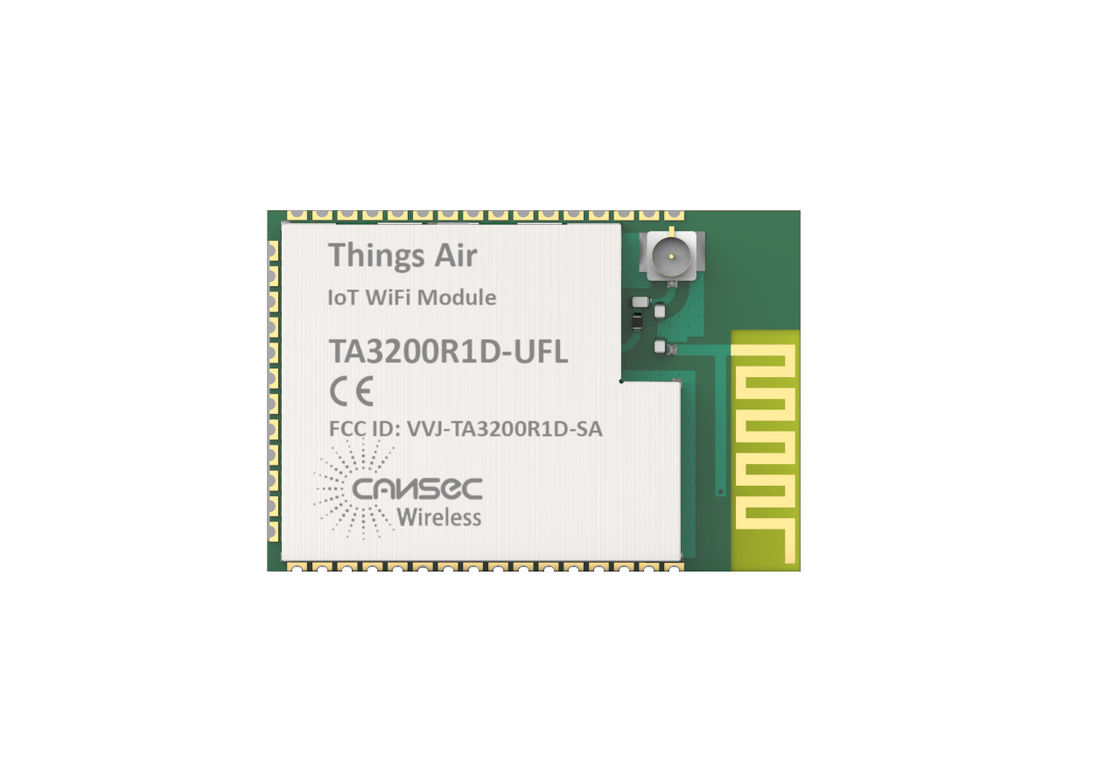

Modul Ta3200R1D-Ti-CC3200 IoT Wifi

• Wi-Fi-Mikrocontrollermodul

- ARM Cortex-M4 Mikrocontroller mit 802.11 b/g/n Wi-Fi Netzwerkprozessor

- Eingebettete Wi-Fi-Treiber, Supplicant und TCP/IP v4 Networking Stack mit Industrie-Standard BSD Socket APIs

- Hardware-Krypto-Engine für TLS (SSL) Internetsicherheit

- Erweiterte Low-Power-Wi-Fi-Modi

- SmartConfig-Technologie, WPS und AP-Modus zur Konfiguration eines kopflosen Geräts zur Verbindung zum Wi-Fi-Netzwerk

- Sichere Geräteoption mit 128-Bit-Geheimschlüssel und sicheren Boot

• Teilsystem Mikrocontroller für Anwendungen

- ARM Cortex-M4 Core bei 80 MHz

- Eingebettete Speicheroptionen

• Eingebauter Blitz
• RAM (bis zu 256 KB)
• Peripherie-Treiber in ROM
• 8Mbit-Onboard-Blitz

- Hardware-Krypto-Engine für Advanced

Hardwaresicherheit einschließlich

• AES, DES und 3DES
• SHA und MD5
• CRC und Prüfsumme

- 8-Bit, schnelle, parallele Kamera-Schnittstelle

- 1 Multichannel Audio Serial Port (McASP) Schnittstelle mit Unterstützung für das I2S-Format

- 1 SD (MMC) Schnittstelle

- 32-Kanal-Mikro-Direkt-Speicherzugang (μDMA)

- 2 universelle asynchrone Empfänger/Sender (UARTs)

- 2 serielle Peripherie-Schnittstellen (SPIs)

- 1 integrierte Schaltung ((I2C)

- 4 allgemeine Timer

- 16-Bit-Pulsbreitenmodulation (PWM)

- 1 Wachhund Timer Modul

- 4-Kanal 12-Bit-Analog-Digital-Wandler (ADC)

- Bis zu 22 individuell programmierbare GPIO-Pins

• Teilsystem Wi-Fi-Netzwerkprozessor

- 802.11b/g/n Funk, Baseband und mittlere Zugangskontrolle

- TCP/IP-Stack

• 8 gleichzeitige TCP-, UDP- oder RAW-Sockets
• 2 gleichzeitige TLS v1.2 oder SSL 3.0 Sockets

- Leistungsstarke Krypto-Engine für schnelle, sichere WLAN-Verbindungen mit 256-Bit-Verschlüsselung

- Station, Zugangspunkt und Wi-Fi-Direktmodus

- WPA2-Persönliche und Unternehmenssicherheit

- SimpleLink Connection Manager für das Verwalten von Wi-Fi-Sicherheitszuständen

- TX Power 18 dBm

- RX-Empfindlichkeit

• -94,7 dBm bei 1 DSSS
• -87 dBm bei 11 CCK
• -73 dBm bei 54 OFDM

- Anwendungsdurchsatz

• UDP: 16 Mbps
• TCP: 12 Mbps
• Teilsystem Energieverwaltung

- Integrierter Gleichspannungs-Gleichspannungsumrichter mit breiter Versorgungsspannung:

• VBAT:2.3 bis 3,6 V

- Niedriger Stromverbrauch bei 3,6 V

• Winterschlaf mit Echtzeituhr (RTC):28μA
• Tiefschlaf mit geringer Leistung: < 275 μA
• In Leerlauf angeschlossen: 0,875mA@DTIM=1
• RX Verkehr: 54mA@54OFDM
• TX Verkehr: 223mA@54OFDM

-Eingebettete Uhrquelle

• 400,0-MHz-Kristall mit innerem Oszillator
• 32.768-kHz Kristall ((RTC)
• Paket und Betriebsbedingungen

• 1.27 mm Pitch, 44-Terminal, 18,22 mm × 26,65 mm Stempelpaket für einfache Montage und kostengünstiges PCB-Design
• Betriebstemperaturbereich: -20°C bis +70°C

Anmerkung: Überlegen Sie, zusätzliche Entkopplungskondensatoren hinzuzufügen, wenn die Batterie den Strom nicht erzeugen kann.

Und bitte stellen Sie auch sicher, dass diese beiden Kondensatoren zum Port von VBT_CC geschlossen sind.

Cansec Low Cost Wireless RF Transceiver IoT Wifi Modul Ta3200R1D Ti CC3200 Wifi Modul mit flexiblen ODM/OEM Optionen
