Produktdetails:
|
| TX-Energie: | dBm 8 | TX gegenwärtig: | 12 MA |
|---|---|---|---|
| RX-Empfindlichkeit: | -102 dBm | RX gegenwärtig: | 5,3 MA |
| Schlafen Stromaufnahme: | 0.7μA | Eingang und Ausgang: | 12 |
| BLE-Version: | BLE5.3 | ||
| Hervorheben: | Garnbläumemodul,2.4GHz-BLE-Modul,Ipex-WLAN-Modul |
||

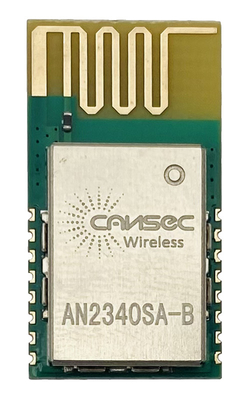

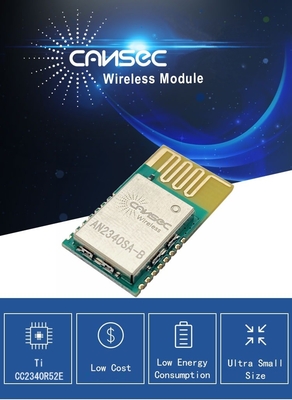

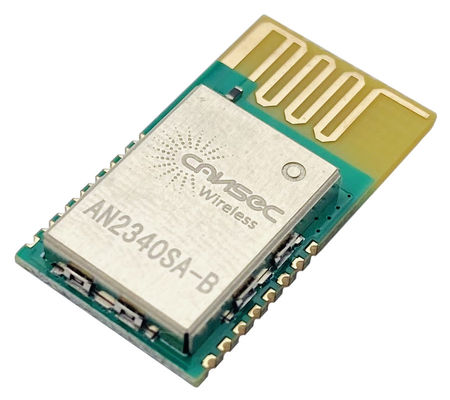

Das Modul AN2340 basiert auf CC2340 von TI. Das Gerät SimpleLinkTM CC2340R5 ist ein drahtloser Mikrocontroller (MCU) mit 2,4 GHz, der auf Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802 ausgerichtet ist.15.4, und proprietäre 2,4 GHz-Anwendungen.Das Gerät ist für die drahtlose Kommunikation mit geringer Leistung optimiert, mit auf dem Chip befindlichem Dual Image Over the Air Download (OAD) -Support in der Gebäudeautomation (drahtlose Sensoren, Lichtsteuerung, Leuchttürme), Vermögensverfolgung, Medizin, Einzelhandel EPOS (elektronische Verkaufsstelle), ESL (elektronische Regalletikette) und persönliche Elektronik (Spielzeug, HID, Stift).Die hervorgehobenen Merkmale dieses Geräts sind:
* Unterstützung für Bluetooth ® 5 Funktionen: LE-Codierte PHYs (Lange Reichweite), LE 2-Mbit PHY (Hochgeschwindigkeit), Werbeerweiterungen, mehrere Werbesets, CSA#2, Richtungsfindung,sowie Rückwärtskompatibilität und Unterstützung für die wichtigsten Funktionen des Bluetooth® 4.2 und früheren Low Energy-Spezifikationen.
* Vollqualifizierter Bluetooth® 5.3-Softwareprotokoll-Stack, der mit dem SimpleLinkTM CC23xx Software Development Kit (SDK) enthalten ist.
* Unterstützung für Bluetooth® Mesh (Low Power Knoten).
* Unterstützung von Zigbee®-Protokollstapeln im SimpleLinkTM CC23x0Rx Software Development Kit (SDK).
* Ultra-niedriger Standby-Strom von 0,7 μA mit RTC-Betrieb und vollständiger RAM-Retention, die eine erhebliche Verlängerung der Akkulaufzeit insbesondere für Anwendungen mit längeren Schlafintervallen ermöglicht.
* Sehr niedrige durchschnittliche Funkströme für BLE-Anwendungsfälle mit Einsatzzyklus. Durchschnittlicher Funkstrom ~6uA bei Betrieb in einer Bluetooth®Low Energy-Verbindung mit TX-Ausgangsleistung = 0 dBm und 1s Anschlussintervall.
Links kaufen↓↓↓
|
Pin NO. |
Name | Art der Nadel | Beschreibung |
|---|---|---|---|
| 1 | DIO16_SWDIO | Digitale | GPIO, SWD-Schnittstelle: Moduswahl oder SWDIO, Hochantriebsfähigkeit |
| 2 | DIO17_SWDCK | Digitale | GPIO, SWD-Schnittstelle: Uhrzeit, hohe Antriebsfähigkeit |
| 3 | DIO20_A11 | Digitale oder analoge | GPIO, analoge Fähigkeit |
| 4 | DIO21_A10 | Digitale oder analoge | GPIO, analoge Fähigkeit |
| 5 | DIO24_A7 | Digitale oder analoge | GPIO, Analogfunktionen, Hochleistungsfunktionen |
| 6 | Wiederherstellen | Digitale Eingabe | Zurücksetzen, aktiv-niedrig, innere Abzug |
| 7 | DIO6_A1 | Digitale oder analoge | GPIO, analoge Fähigkeit |
| 8 | GND | Bodenpinsel | Verbindung mit GND |
| 9 | GND | Bodenpinsel | Verbindung mit GND |
| 10 | DIO_13 | Digitale | GPIO |
| 11 | DIO_12 | Digitale | GPIO, Hochantriebsfähigkeit |
| 12 | DIO_11 | Digitale | GPIO |
| 13 | DIO_8 | Digitale | GPIO |
| 14 | GND | Bodenpinsel | Verbindung mit GND |
| 15 | GND | Bodenpinsel | Verbindung mit GND |
| 16 | VDD | Macht | 1.8V bis 3.8V Hauptschipversorgung |
Für weitere Informationen besuchen Sie www.rf-products.com.
