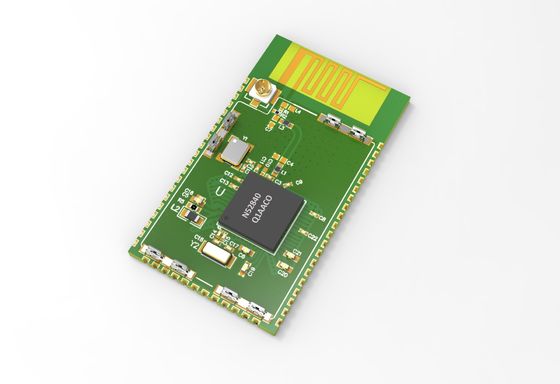

1.5uA BLE5 Thread ZigBee3 Nfc Bluetooth Low Energy Module für Schlösser BLE52840SA-B

• Bluetooth® 5, IEEE 802.15.4-2006, 2,4 GHz

Transceiver

• -95 dBm Empfindlichkeit bei 1 Mbit/s Bluetooth®

Energiesparmodus (BLE)

• -103 dBm Empfindlichkeit bei 125 kbps BLE

Modus (große Reichweite)

• +7 dBm TX-Leistung (bis zu -20 dBm)

• Unterstützte Datenraten:

• Bluetooth® 5: 2 Mbit/s, 1 Mbit/s, 500 kbit/s

und 125 kbps

• IEEE 802.15.4-2006: 250 kbps

• Proprietär 2,4 GHz: 2 Mbit/s, 1 Mbit/s

• 128-Bit AES/ECB/CCM/AAR-Coprozessor

(On-the-Fly-Paketverschlüsselung)

• 36 mA Spitzenstrom im TX (6 dBm)

• 4,6 mA Spitzenstrom im RX

• ARM® Cortex®-M4 32-Bit-Prozessor mit

FPU, 64 MHz

• 212 EEMBC CoreMark-Score von

Flash-Speicher

• 52 μA/MHz beim Betrieb vom Flash-Speicher

• Watchpoint- und Trace-Debug-Module

(DWT, ETM und ITM)

• Serielles Kabel-Debugging (SWD)

• Umfangreiche Sicherheitsfunktionen

• ARM® TrustZone® Cryptocell 310-Sicherheit

Teilsystem

• NIST SP800-90A und SP800-90B

kompatibler Zufallszahlengenerator

• AES-128: ECB, CBC, CMAC/CBC-MAC,

Klickrate, CCM/CCM*

• Chacha20/Poly1305 AEAD-Unterstützung

128- und 256-Bit-Schlüsselgröße

• SHA-1, SHA-2 bis zu 256 Bit

• Keyed-Hash-Nachrichtenauthentifizierung

Code (HMAC)

• RSA bis zu 2048-Bit Schlüsselgröße

• SRP bis zu 3072-Bit Schlüsselgröße

• ECC-Unterstützung für die am häufigsten verwendeten Kurven,

unter anderem P-256 (secp256r1) und

Ed25519/Curve25519

• Anwendungsschlüsselverwaltung mittels

abgeleitetes Schlüsselmodell

• Bereit für sicheren Start

• Flash-Zugriffskontrollliste (ACL)

• Vertrauensanker (RoT)

• Debug-Steuerung und Konfiguration

• Zugangsportschutz (CTRL-AP)

• Sicher löschen

• Flexibles Energiemanagement

• 1,7 V–5,5 V Versorgungsspannungsbereich

• Schnelles Aufwachen durch internen 64 MHz

Oszillator, 32,768 kHz externer Oszillator

• 0,4 μA bei 3 V im System OFF-Modus, keine

RAM-Aufbewahrung

• 1,5 μA bei 3 V im System-ON-Modus, kein RAM

Aufbewahrung, Aufwachen bei RTC

• 1 MB Flash und 256 kB RAM

• Erweiterte On-Chip-Schnittstellen

• USB 2.0-Controller mit voller Geschwindigkeit (12 Mbit/s)

• QSPI 32 MHz-Schnittstelle

• Hochgeschwindigkeits-SPI mit 32 MHz

• Nahfeldkommunikation Typ 2 (NFC-A)

Tag mit Wake-On-Feld

• Touch-to-Pair-Unterstützung

• Programmierbare Peripherieverbindung

(PPI)

• 48 allgemeine I/O-Pins

• EasyDMA automatisierte Datenübertragung

zwischen Speicher und Peripheriegeräten

• 12-Bit, 200 ksps ADC - 8 konfigurierbar

Kanäle mit programmierbarer Verstärkung

• 64-Pegel-Komparator

• 15-stufiger Low-Power-Komparator mit

Aufwachen aus dem System-OFF-Modus

• Temperatursensor

• 4x 4-Kanal Pulsweitenmodulator (PWM)

Einheit mit EasyDMA

• Audio-Peripheriegeräte: I2S, digitales Mikrofon

Schnittstelle (PDM)

• 5x 32-Bit-Timer mit Zählermodus

• Bis zu 4x SPI-Master/3x SPI-Slave mit

EasyDMA

• Bis zu 2x I2C-kompatibler 2-Draht-Master/Slave

• 2x UART (CTS/RTS) mit EasyDMA

• Quadraturdecoder (QDEC)

• 3x Echtzeitzähler (RTC)
