Produktdetails:
|
| Chipset: | BlueNRG 132 | Größe: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Funktionierenspannung: | 1.7-3.6V | TX-Energie: | 8dBm |
| TX gegenwärtig: | 14.5mA | Rx-Empfindlichkeit: | -88dBm |
| RX-Strom: | 7.7mA | Schlafen Stromaufnahme: | 0.5μA |
| Protocal: | BLE4.2 | Antennen-Art: | PWB-Antenne |
| Betriebstemperatur: | -30 ~ 85 ℃ | Anwendung: | Tragbares drahtloses Gerät IoT bezog sich Geräte |
| Hervorheben: | Modul St. BLUENRG-132 Bluetooth Low Energy,Modul BLE4.2 Bluetooth Low Energy,BLE132SA/UA-B |
||

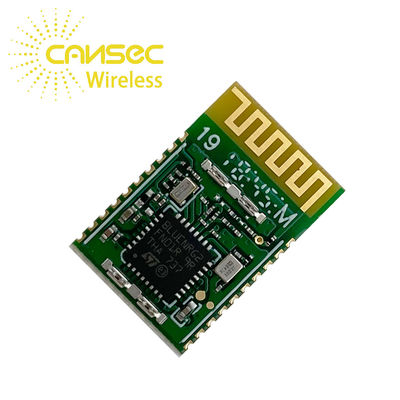

Blaues Zahn-Modul Cansec BLE132SA/UA-B 2.4GHz drahtlose Iot-Lösungen BLE4.2 Modul St. BLUENRG-132 Ble
Leistungsaufnahme wenn DDC nicht aktiv
| Parameter | Minute | Art | Maximal | Einheit | |
| Funktionierenspannung | 1,7 | - | 3,6 | V | |
| Betriebstemperatur | -30 | - | 85 | ℃ | |
|
Stromaufnahme |
Bereitschaft | - | 0,5 | - | MA |
| Empfangsmodus | - | 14,5 | - | MA | |
| Sendebetrieb (8dBm) | - | 28,8 | - | MA | |
| TX-Energie | - | 7 | 8 | dBm | |
| RX-Empfindlichkeit | - | - | -88 | dBm | |
Leistungsaufnahme wenn DDC aktiv
| Parameter | Minute | Art | Maximal | Einheit | |
| Funktionierenspannung | 1,7 | - | 3,6 | V | |
| Betriebstemperatur | -30 | - | 85 | ℃ | |
|
Stromaufnahme |
Bereitschaft | - | - | 1 | MA |
| Empfangsmodus | - | 7,7 | - | MA | |
| Sendebetrieb (8dBm) | - | 15,1 | - | MA | |
| TX-Energie | - | - | dBm | ||
| RX-Empfindlichkeit | - | - | -88 | dBm | |

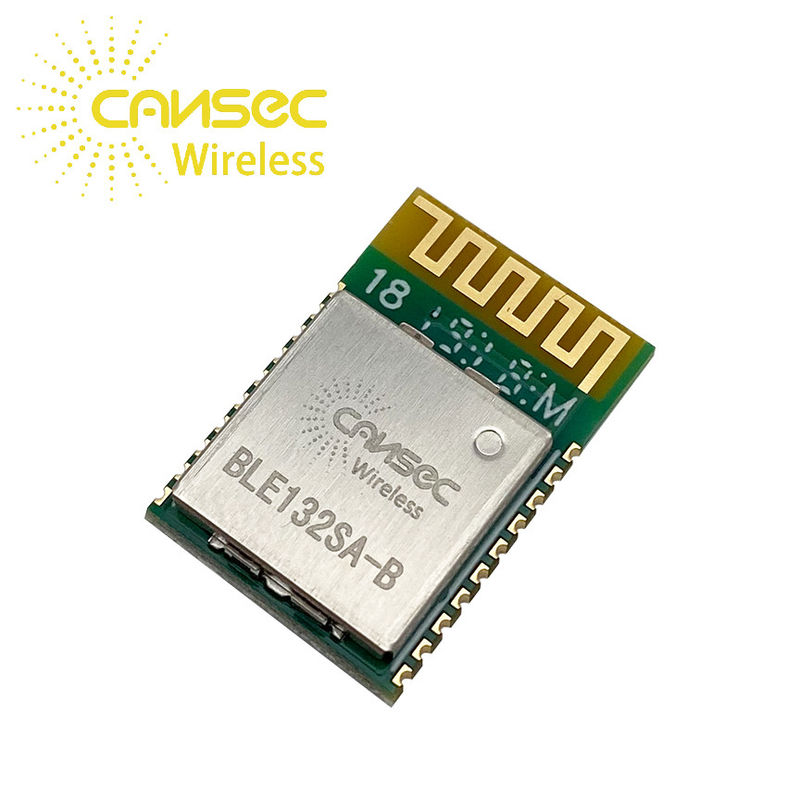

Blaues Zahn-Modul Cansec BLE132SA/UA-B 2.4GHz drahtlose Iot-Lösungen BLE4.2 Modul St. BLUENRG-132 Ble
Beschreibung
BLE132SA/UA-A Reihenmodul ist basiert auf dem BlueNRG-1.The BlueNRG-1 St.-Firma ist ein Monomode--System-aufchip niedriger Energie Bluetooths der geringen Energie (BLE4.2) entworfen, der mit Bluetooth-Spezifikation konform ist.
Das BlueNRG-1 verlängert die Eigenschaften des award-winningbluenrg-intelligenten Knotens und ermöglicht der Verwendung der eingebetteten Rinde M0 für den Betrieb des Benutzeranwendungscodes.
Das BlueNRG-1 schließt 160 KBs des Programmierungsflash-speichers, 24 KB von statisches RAM-Gedächtnis mit Zurückhalten (zwei 12 KB-Banken) und SPI, UART, I2C-Standardkommunikationsschnittstellenperipherie mit ein. Es kennzeichnet auch Multifunktionstimer, Wachhund, RTC- und DMA-Controller.
Eine ADC ist für die Zusammenschaltung an analoge Sensoren und für das Ablesen des Maßes des integrierten Batteriemonitors verfügbar. Ein digitaler Filter ist für die Verarbeitung eines PDM-Stromes verfügbar.
Das BlueNRG-1 bietet die gleiche ausgezeichnete Rf-Leistung als der BlueNRG-Radio an, und der integrierte Konverter der Hochleistungsfähigkeit DC/DC hält die gleichen ultra-niedrigen Energieeigenschaften, aber das BlueNRG-1 verbessert die Stromaufnahme des BlueNRG-Schlafmodus, eine weiterere Zunahme der Batterielebenszeit der Anwendungen erlaubend.
| Auflage Numbe |
Name |
Pin Type |
Beschreibung |
| 1 | RESET_N | Ich | Rücksetzen des Systems |
|
2 |
DIO13 |
Od | GPI 13 |
| Ich | UART_CTS | ||
| Input/Output | I2C1_DAT | ||
|
3 |
DIO12 |
Od | GPI 12 |
| Input/Output | I2C1_CLK | ||
| 4 | Boden | Massepunkt | Schließen Sie an Boden an |
| 5 | VCC | ENERGIE | Batteriespannungsinput |
| Auflage Numbe |
Name |
Pin Type |
Beschreibung |
|
6 |
DIO11 |
Input/Output | Universelles digitales Input/Output |
| Ich | UART_RXD | ||
| Input/Output | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
Input/Output | Universelles digitales Input/Output |
| Ich | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
8 |
DIO9 |
Input/Output | Universelles digitales Input/Output |
| Ich | SWCLK | ||
| Ich | SPI_IN | ||
| O | XO16/32M | ||
|
9 |
DIO8 |
Input/Output | Universelles digitales Input/Output |
| O | UART_TXD | ||
| Input/Output | SPI_CLK | ||
| Ich | PDM_DATA | ||
|
10 |
DIO7/BOOT |
Input/Output |
Urladeprogrammstiftuniverseller zweck digital |
| Ich | UART_CTS | ||
| Input/Output | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
Input/Output | Universelles digitales Input/Output |
| O | UART_RTS | ||
| Input/Output | I2C2_CLK | ||
| Ich | PDM_DATA | ||
|
12 |
DIO5 |
Input/Output | Universelles digitales Input/Output |
| O | UART_TXD | ||
| Input/Output | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
Input/Output | Universelles digitales Input/Output |
| Ich | UART_RXD | ||
| Input/Output | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
Input/Output | Universelles digitales Input/Output |
| O | PWM1 | ||
| Ich | SPI_IN | ||
|
15 |
DIO2 |
Input/Output | Universelles digitales Input/Output |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK |
| Auflage Numbe |
Name |
Pin Type |
Beschreibung |
|
16 |
DIO1 |
Input/Output | Universelles digitales Input/Output |
| O | UART_RTS | ||
| Input/Output | SPI_CS1 | ||
| Ich | PDM_DATA | ||
|
17 |
DIO0 |
Input/Output | Universelles digitales Input/Output |
| Ich | UART_CTS | ||
| Input/Output | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
Input/Output |
Analogergebnis Universelles digitales |
| Input/Output | I2C1_CLK | ||
| Input/Output | SPI_CLK | ||
| 19 | ADC1 | Ich | ADC gab 1 ein |
| 20 | ADC2 | Ich | ADC gab 2 ein |
Anmerkung: Mehr des Details Hinweis bitte das Datenblatt blueNRG-232 von www.ST.com.
