Produktdetails:
|
| Chipset: | SX1268 durch Semtech | Größe: | 24.3*17*3.4mm |
|---|---|---|---|
| Betriebstemperatur: | -20 ~+85℃ | Funktionierenspannung: | 1.8-3.7V |
| TX-Energie: | 20dBm | Rx-Empfindlichkeit: | -148 dBm |
| Schlafen Stromaufnahme: | 1.5μA | Benutzen Sie Umwelt: | Smart City-, Industrieautomatisierung und Meter |
| Frequenz: | 434/470MHz | Max Range: | 3km |
| Hervorheben: | SX1268 433mhz Rf-Übermittler-Empfänger-drahtloses Modul,LoRa Spread Spectrum SX1268,20dBm 433mhz Rf-Übermittler-Empfänger-drahtloses Modul |
||
Kleines drahtloses Modul der Leistungsaufnahme der geringen Energie des Langstrecken-drahtlosen Moduls 433MHz des LoRa-Verbreitungsspektrums SX1268
Kleines drahtloses Modul der Leistungsaufnahme der geringen Energie des Langstrecken-drahtlosen Moduls 433MHz des LoRa-Verbreitungsspektrums SX1268

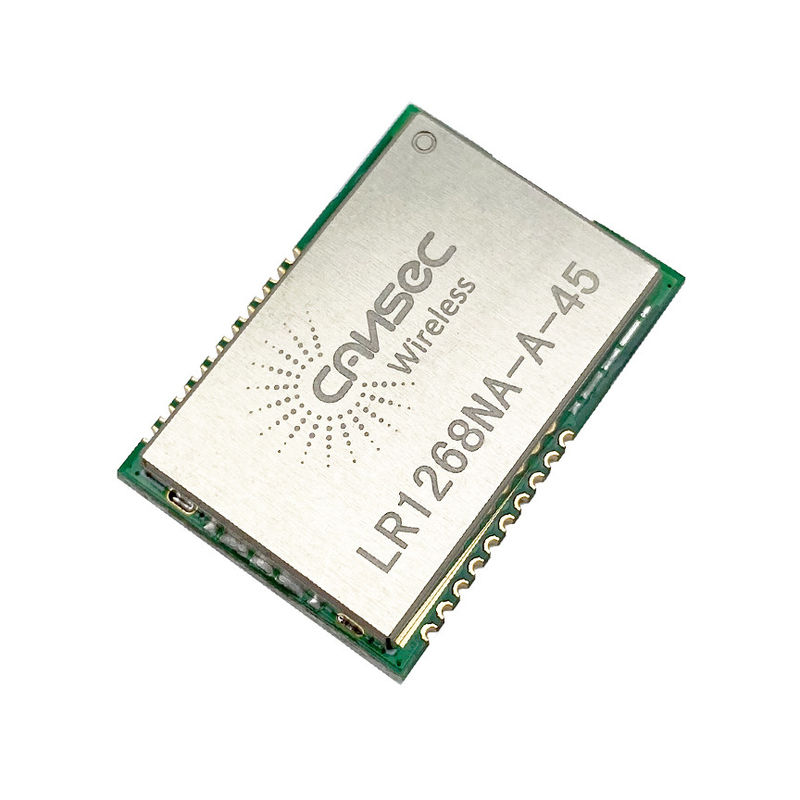

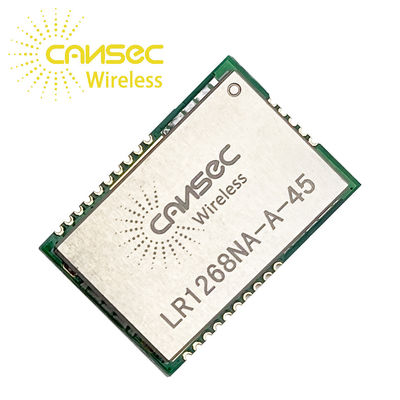

Dem Modul LR1268 ist basiert auf SX1268 entworfen. Radiotransceivers Untergigahertz-SX1268 sind für weit reichende drahtlose Anwendungen ideal. Diese Geräte stützen LoRa®-Modulation für LPWAN-Anwendungsfälle und (g) FSK-Modulation für Vermächtnisanwendungsfälle. Die Geräte sind in hohem Grade konfigurierbar, die verschiedenen Anwendungsbedingungen zu erfüllen, welche die globalen Standard- oder eigenen Protokolle LoRaWAN® verwenden.
Die Geräte sind entworfen, um mit den Bitübertragungsschichtanforderungen der LoRaWAN-Spezifikation übereinzustimmen, die durch das LoRa Alliance-™ freigegeben wird.
Der Radio ist für die Systeme passend, die Befolgung der Radioregelungen einschließlich, aber nicht beschränkt auf China-gesetzliche Bestimmungen und ETSI-en 300 220 anvisieren (434 MHZ). Ununterbrochene Frequenzabdeckung von 410 MHZ zu 810 MHZ erlaubt die Unterstützung der 490 und 780-MHZ-chinesischen Niederleistungskurzstreckengerätbänder.
| Auflagen-Zahl | Name | Pin Type | Beschreibung |
| 1-12 | Boden | Massepunkt | Schließen Sie an Boden an |
| 13 | VDD | ENERGIE | 1.8V zur Hauptversorgung des chips 3.7V |
| 14 | DIO1 | Input/Output | Vielseitiger digitaler IO |
| 15 | BESCHÄFTIGT | O | Beschäftigter Indikator |
| 16 | NRESET | Ich | Zurückstellentriggerinput |
| 17 | MISO | O | SPI-Sklavenertrag |
| 18 | MOSI | Ich | SPI-Sklaveninput |
| 19 | SCK | Ich | SPI-Uhr |
| 20 | NSS | Ich | SPI-Sklave Select |
| 21 | Boden | Massepunkt | Schließen Sie an Boden an |
| 22 | Boden | Massepunkt | Schließen Sie an Boden an |
| 23 | RF_OUT | O | Rf-Übermittlerertrag |
| 24 | Boden | Massepunkt | Schließen Sie an Boden an |
| 25 | Boden | Massepunkt | Schließen Sie an Boden an |
