Produktdetails:
|
| Größe: | 15mm*22 (antenna+10) mm*3.2mm | TX-Energie: | 14dBm |
|---|---|---|---|
| Rx-Empfindlichkeit: | -130dBm | TX gegenwärtig: | 24mA |
| RX-Strom: | 9.6mA | Bereitschaftsstrom: | 1uA |
| Antennen-Art: | Wendelantenne | Chipset: | Spirit-2 durch St. |
| Input/Output: | 21 | Frequenz: | 434/470/868/915MHz |
| Anwendung: | Intelligente Meter des intelligenten Haupt-Sensors | ||
| Hervorheben: | S2SPI-UA-A Subventions-Gigahertz-Modul,Gigahertz-Modul der Subventions-14dBm,Modul 915MHz St.-Geist-2 |
||
Cansec drahtloses S2SPI-HA-A der Lösungs-geringen Energie St. SPIRIT1 QTR 434M/470M/868M/915M intelligentes Haupt-IoT unter--G Modul der Leistungsaufnahme
S2SPI-UA-A Subventions-Gigahertz-Modul mit Chipset St. Spirit-2
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheit
|
|
|
Funktionierenspannung
|
1,8
|
-
|
3,6
|
V
|
|
|
Betriebstemperatur
|
-20
|
-
|
+70
|
℃
|
|
|
Gegenwärtig
Verbrauch |
Schlaf-Modus
|
-
|
-
|
1
|
MA
|
|
Empfangsmodus
|
-
|
8
|
9
|
MA
|
|
|
Sendebetrieb
|
-
|
38
|
40
|
MA
|
|
|
TX-Energie (für Fördermaschine)
|
-
|
-
|
14
|
dBm
|
|
|
RX-Empfindlichkeit (für Lora Modulation)
|
-
|
-
|
-130
|
dBm
|
|
|
Abstand
|
Ha: 110
MA: 230 |
m
|
|||
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheit
|
|
|
Funktionierenspannung
|
1,8
|
-
|
3,6
|
V
|
|
|
Betriebstemperatur
|
-20
|
-
|
+70
|
℃
|
|
|
Gegenwärtig
Verbrauch |
Schlaf-Modus
|
-
|
-
|
1
|
MA
|
|
Empfangsmodus
|
-
|
8,2
|
9
|
MA
|
|
|
Sendebetrieb
|
-
|
21
|
24
|
MA
|
|
|
TX-Energie (für Fördermaschine)
|
-
|
-
|
14
|
dBm
|
|
|
RX-Empfindlichkeit (für Lora Modulation)
|
-
|
-
|
-130
|
dBm
|
|
|
Abstand
|
Ha: 110
MA: 230 |
m
|
|||

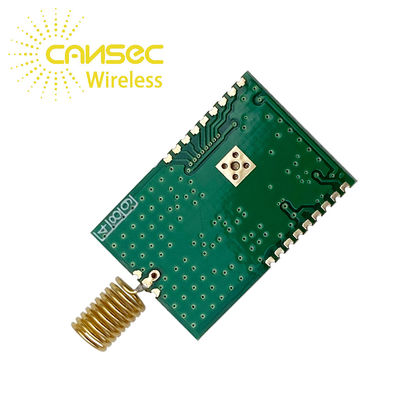

S2SPI-UA-A Subventions-Gigahertz-Modul mit Chipset St. Spirit-2
| Auflagen-Zahl | Name | Pin Type | Beschreibung |
| 1 | SDO | Digital heraus | SPI-Sklavendatenausgabe |
| 2 | SDI | Digital herein | SPI-Sklavendateneingabe |
| 3 | SCLK | Digital herein | SPI-Nebenuhrtakteingang |
| 4 | CSn | Digital herein | SPI-Signalsteuerung eines Bausteins |
| 5 | GPIO0 | Digital Input/Output | Universelles Input/Output, das möglicherweise ist konfiguriert durch die SPI-Register, um verschiedene Aufgaben wahrzunehmen |
| 6 | GPIO1 | Digital Input/Output | Universelles Input/Output, das möglicherweise ist konfiguriert durch die SPI-Register, um verschiedene Aufgaben wahrzunehmen |
| 7 | GPIO2 | Digital Input/Output | Universelles Input/Output, das möglicherweise ist konfiguriert durch die SPI-Register, um verschiedene Aufgaben wahrzunehmen |
| 8 | GPIO3 | Digital Input/Output | Universelles Input/Output, das möglicherweise ist konfiguriert durch die SPI-Register, um verschiedene Aufgaben wahrzunehmen |
| 9 | Boden | Massepunkt | Schließen Sie an Boden an |
| 10 | SDN | Digital herein |
Abschaltungsinputstift. SDN sollte sein = ‚0" in allen Modi, aber ABSCHALTUNGS-Modus |
| 11 | Boden | Massepunkt | Schließen Sie an Boden an |
| 12 | Boden | Massepunkt | Schließen Sie an Boden an |
| 13 | VCC | Stromversorgung | 1,8 Energie V bis 3,6 V |
| 14 | VCC | Stromversorgung | 1,8 Energie V bis 3,6 V |
| 15 | Boden | Massepunkt | Schließen Sie an Boden an |
| 16 | Boden | Massepunkt | Schließen Sie an Boden an |
| 17 | Boden | Massepunkt | Schließen Sie an Boden an |
| 18 | Boden | Massepunkt | Schließen Sie an Boden an |
| 19 | Boden | Massepunkt | Schließen Sie an Boden an |
| 20 | AMEISE | Antennen-Schnittstelle | Schließen Sie an eine Außenantenne an |
| 21 | Boden | Massepunkt | Schließen Sie an Boden an |
